Energy Box Custom

L'Energy Box Custom è una struttura tecnica prefabbricata composta da due moduli affiancati, ciascuno delle dimensioni di 16 m in lunghezza, 3 m in larghezza e 3,45 m in altezza, realizzata in carpenteria pesante. Il sistema è stato progettato specificamente per l'alloggiamento di quadri elettrici di Media e Alta Tensione in ambienti industriali gravosi, dove resistenza meccanica, protezione ambientale e accessibilità operativa rappresentano requisiti imprescindibili.

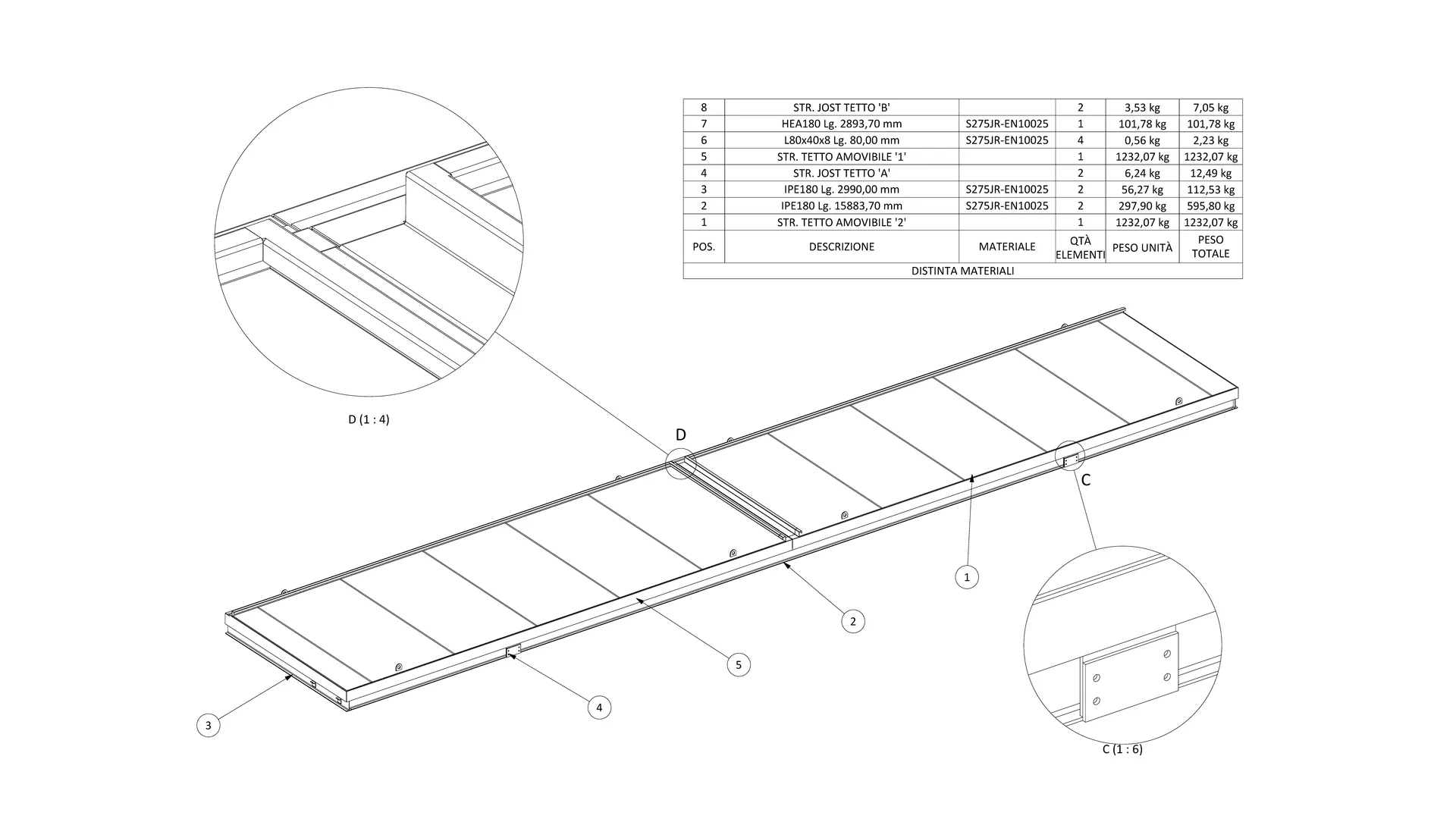

La struttura dispone di un basamento rinforzato progettato per sopportare i carichi statici elevati dei quadri GIS, e di un tetto completamente asportabile che consente l'inserimento delle apparecchiature dall'alto tramite gru o carroponte, soluzione imprescindibile per componenti di grandi dimensioni e peso elevato. Sul lato lungo di ciascun modulo sono ricavate porte a tutta altezza dedicate all'ispezione e alla manutenzione dei GIS in esercizio, garantendo piena accessibilità agli operatori.

• Progettazione modulare 2D e 3D

  Modello dell'assieme in Autodesk Inventor: basamenti, colonne, telai delle porte REI 120, lamiere grecate, tetti asportabili e i complessivi dei quadri e dei GIS collocati all'interno.

• Disegni per la produzione

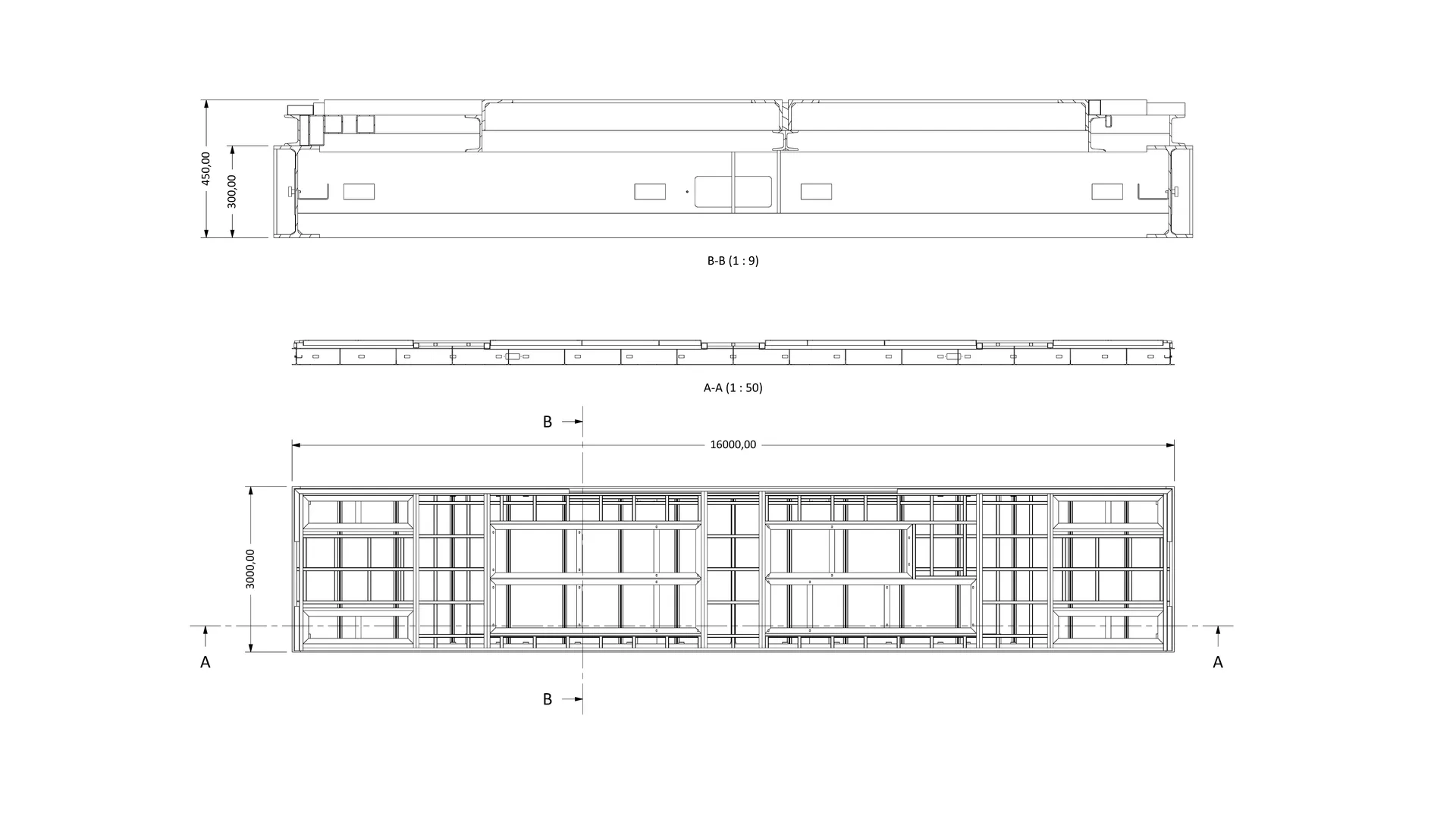

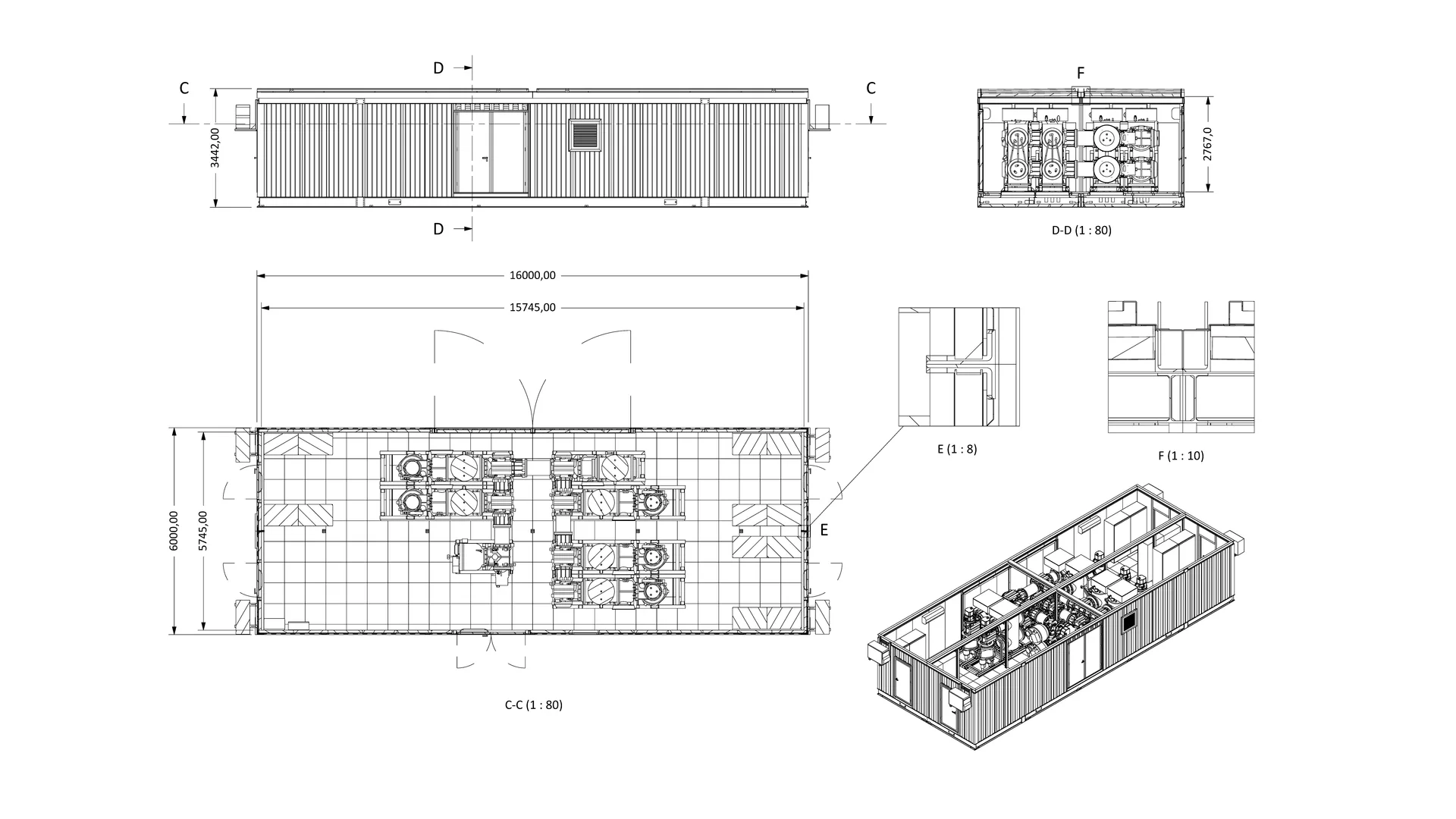

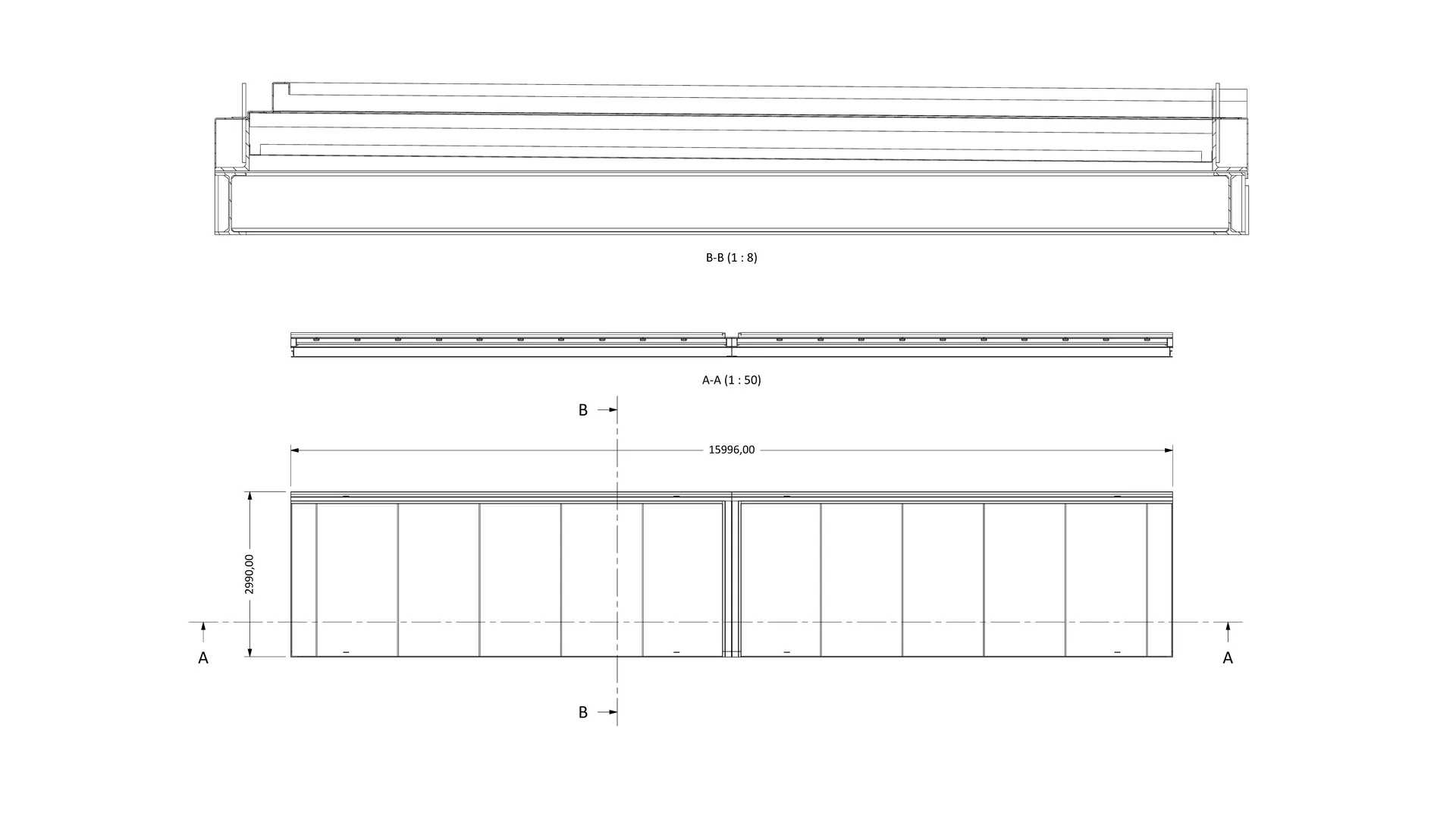

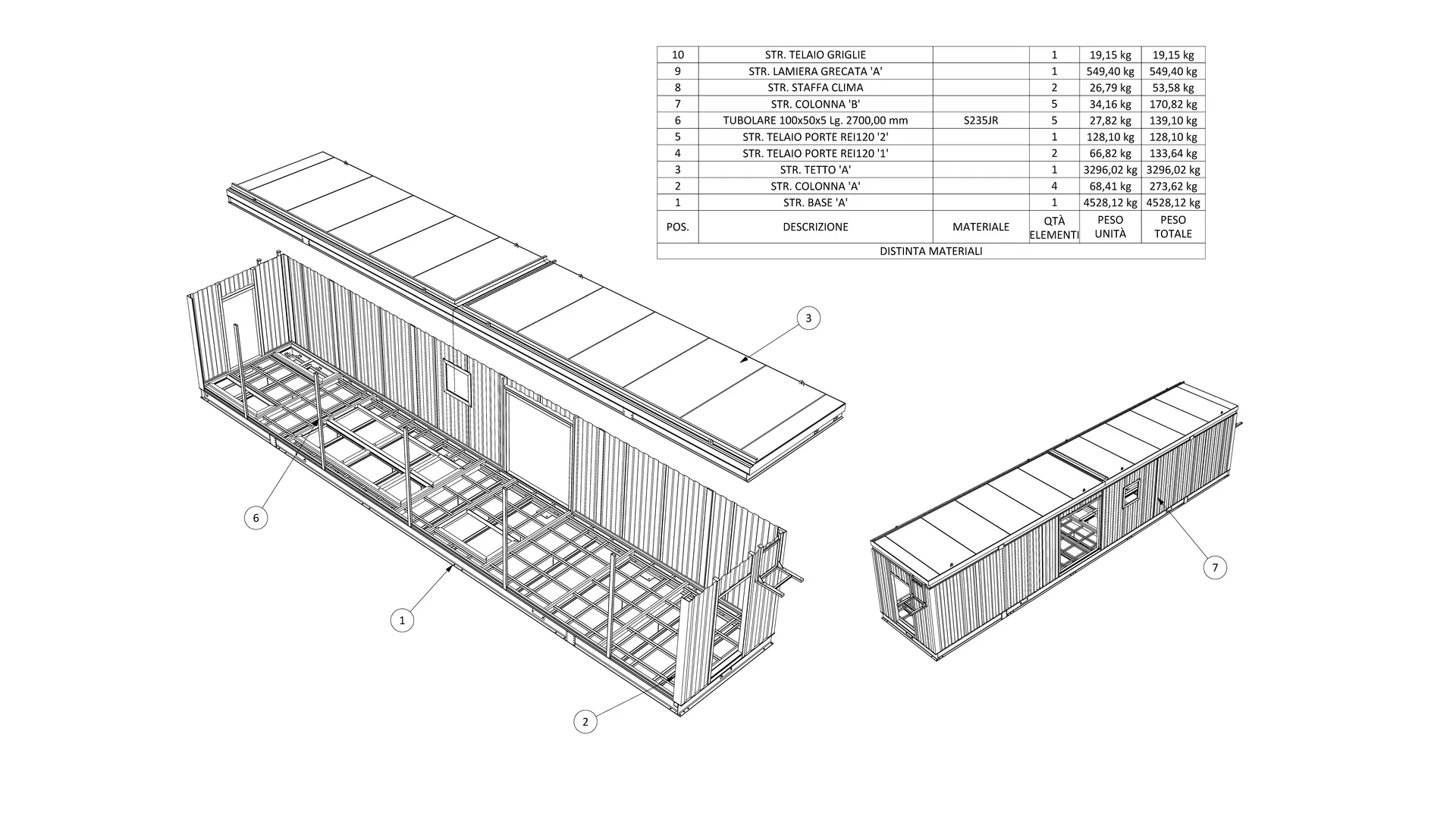

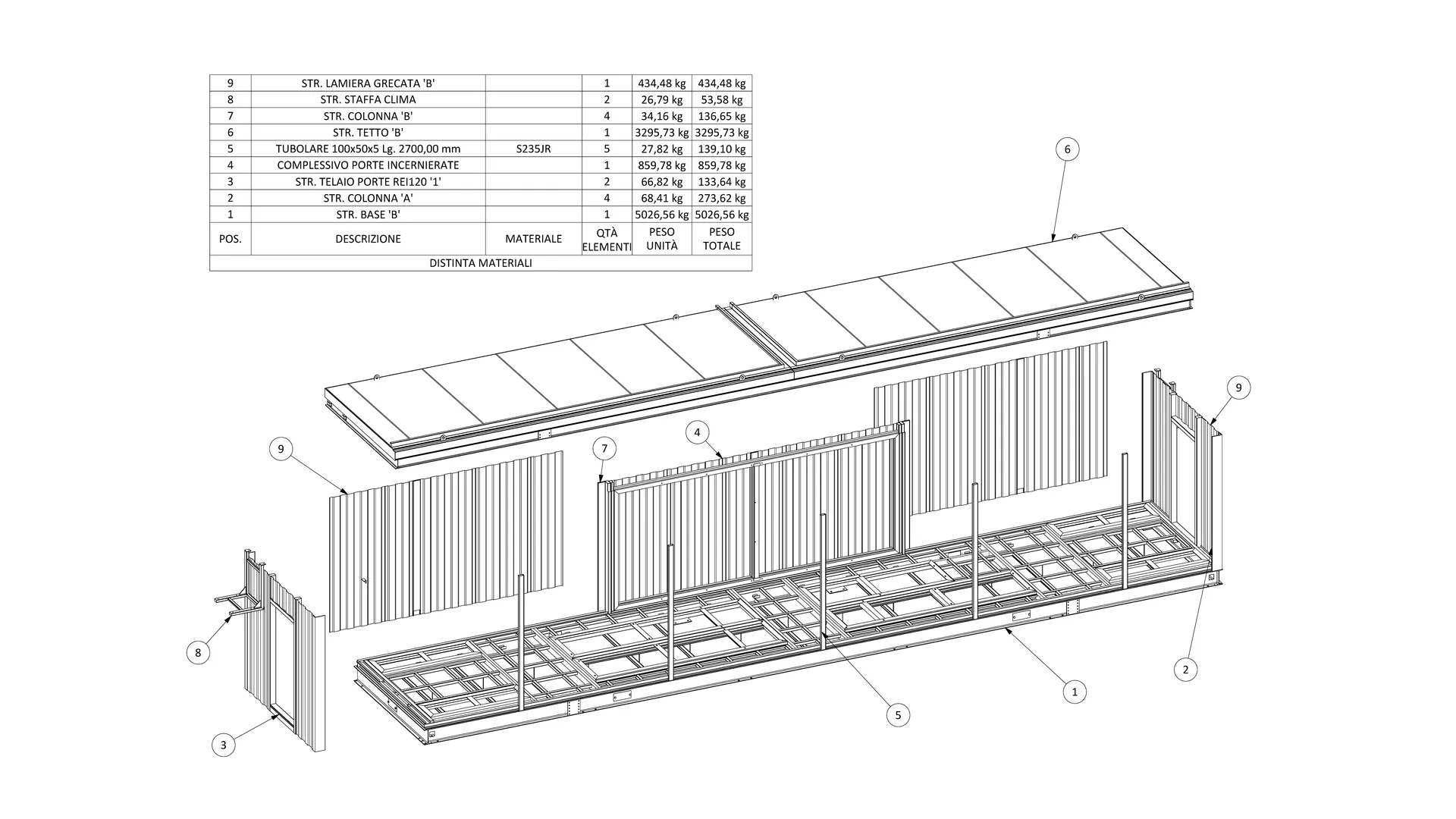

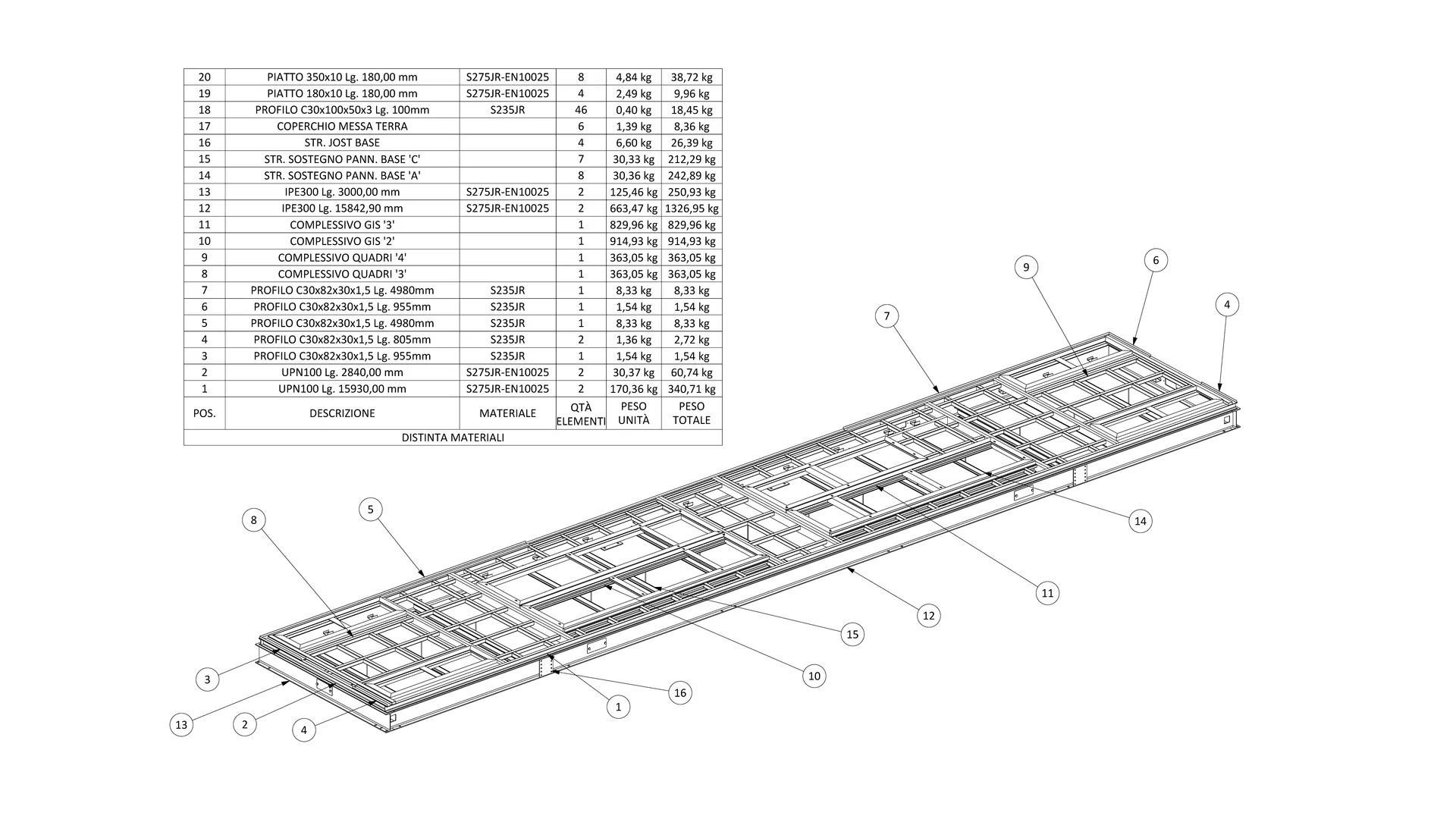

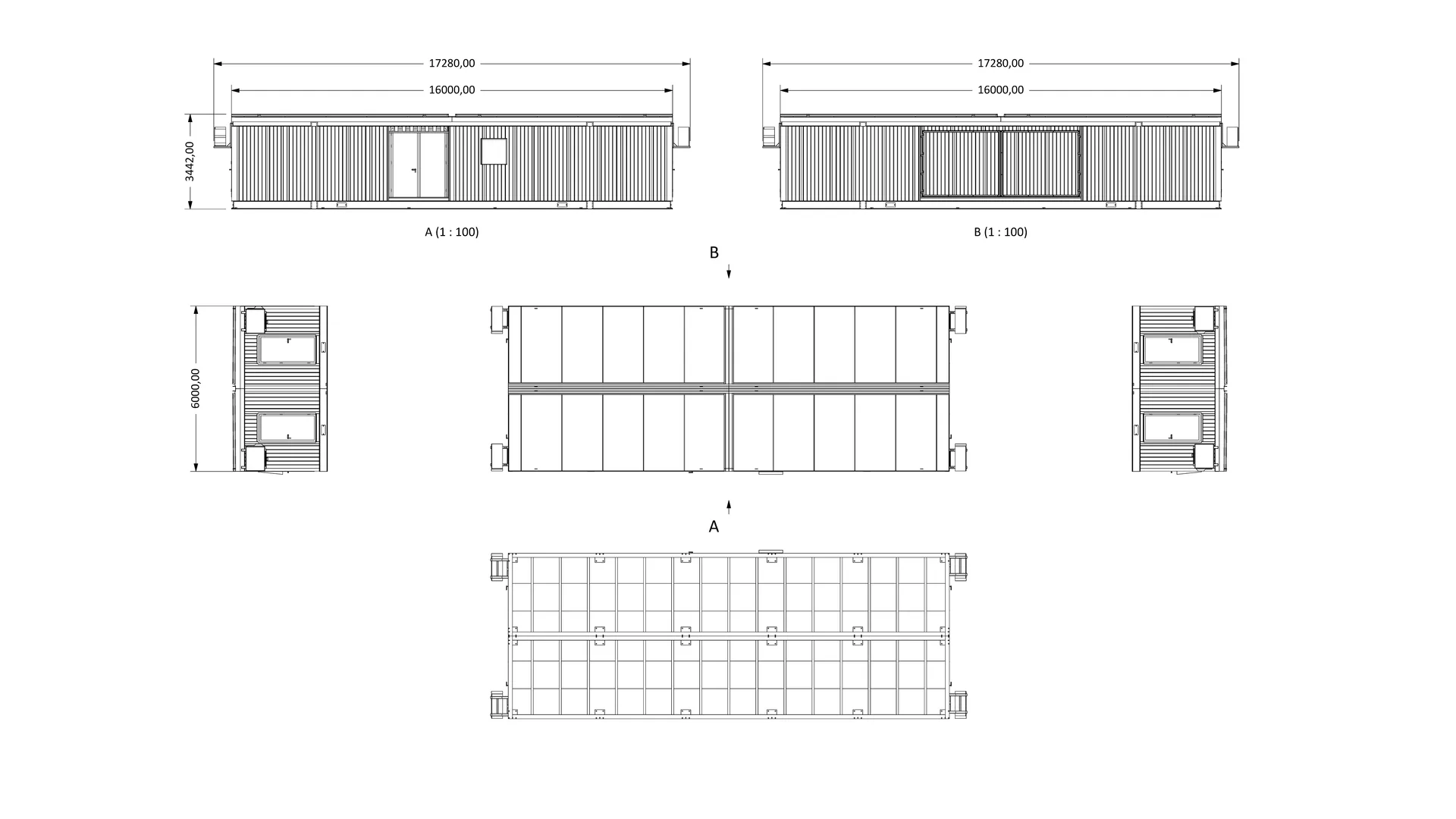

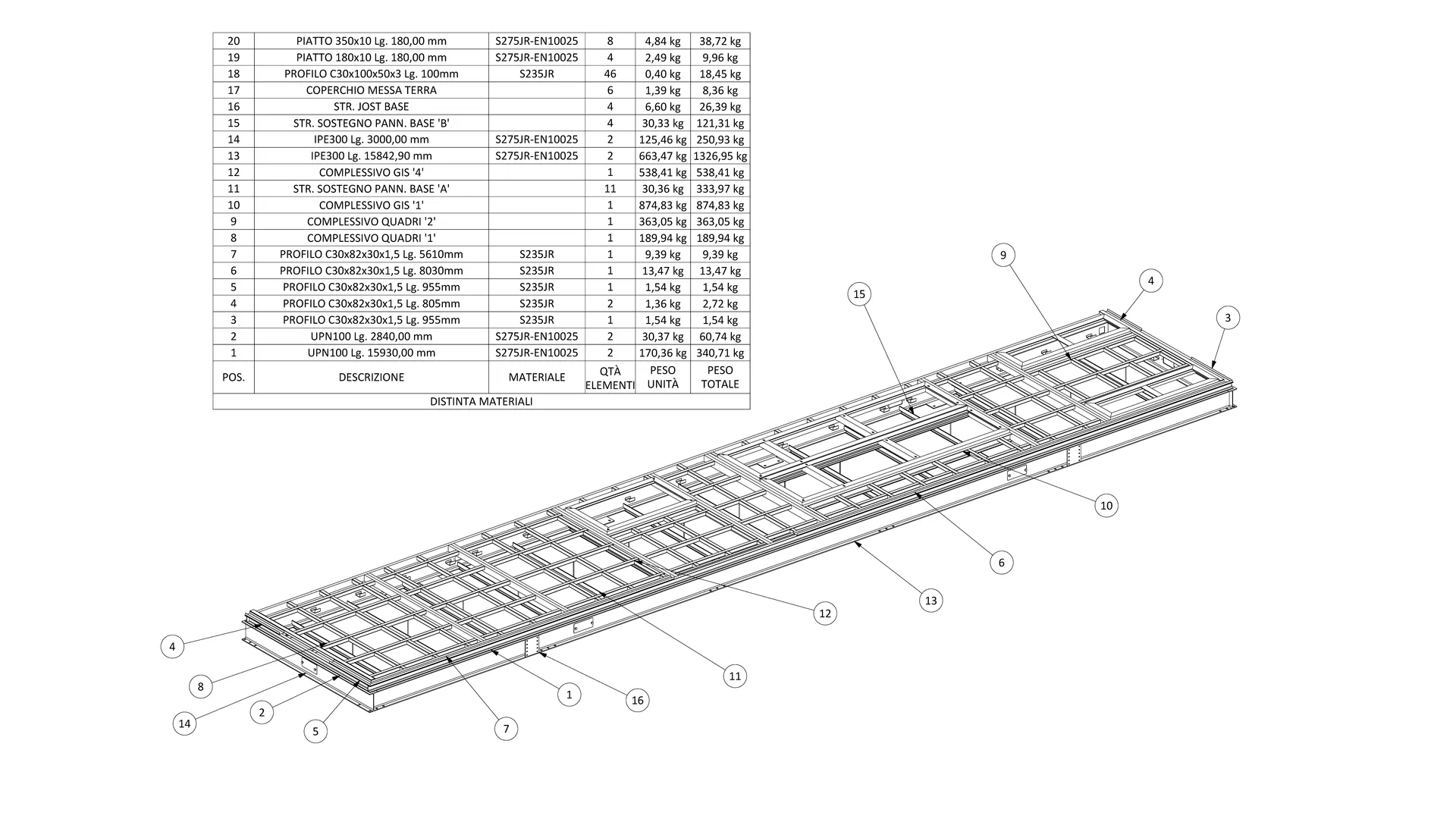

  Dieci tavole: prospetti e piante quotati, sezioni con i quadri, esplosi dei due moduli, assonometrie dei basamenti e del tetto, piante quotate e dettagli dei nodi.

• Documentazione tecnica

  Distinte dei materiali con pesi sulle tavole stesse, per i due moduli, i basamenti e il tetto.

• TipologiaDoppio modulo tecnico
• Dimensioni per modulo16 x 3 x 3,45 m
• ApplicazioneQuadri MT/AT e GIS industriali
• StrutturaCarpenteria pesante

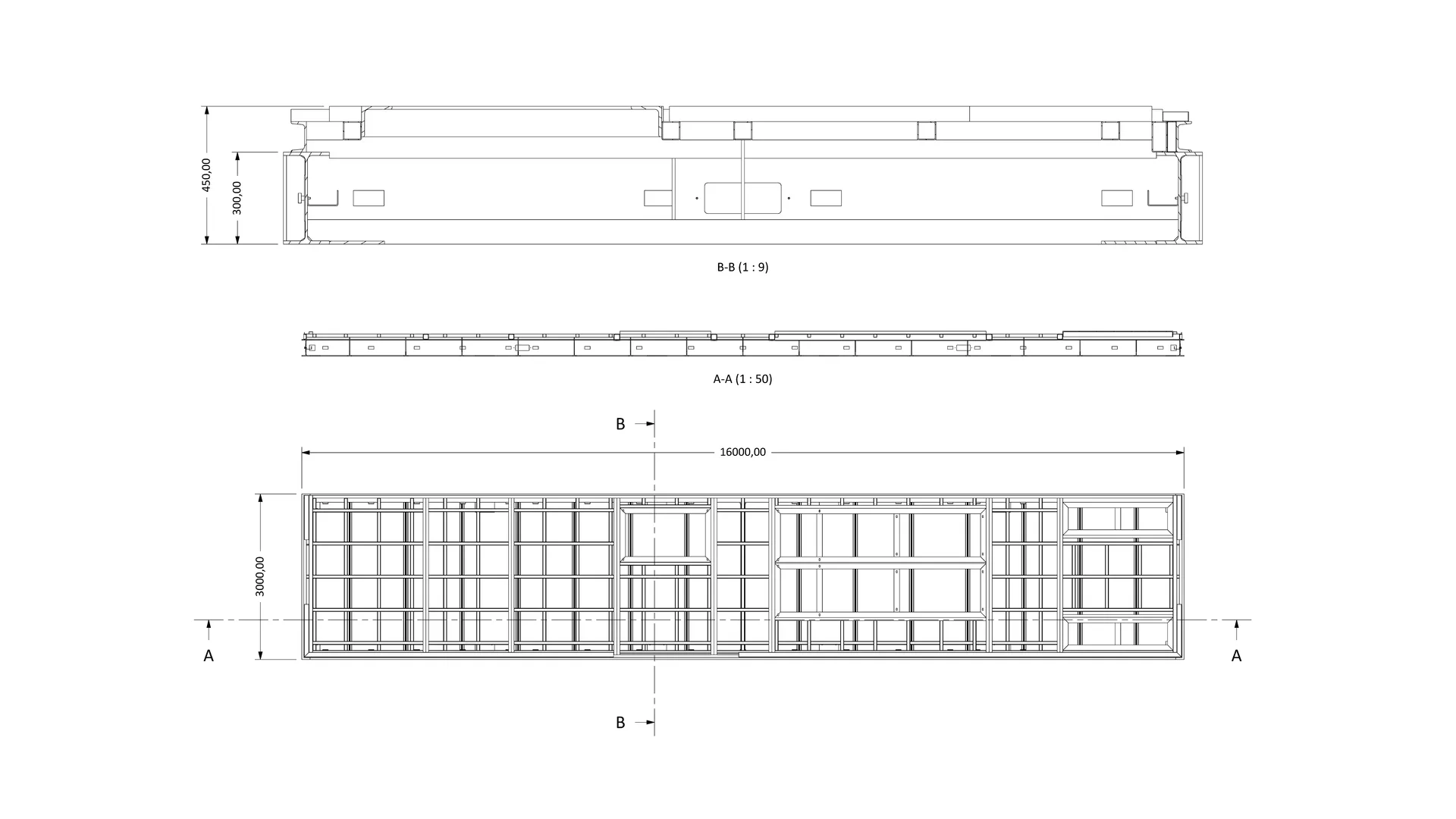

• BasamentoRinforzato, travi IPE 300 e UPN 100
• TettoAsportabile, travi IPE 180
• PorteIncernierate a tutta altezza
• Telai porteREI 120
• SoftwareAutodesk Inventor

• SettoreUnità speciali & container modificati
• Anno2025
