Modulo Stress Test

Il progetto prevede la realizzazione di un modulo prefabbricato ad alta complessità tecnologica, ingegnerizzato specificamente per lo stoccaggio e l'esecuzione di stress test su pacchi batterie per veicoli elettrici. La struttura monolitica, dalle dimensioni di 9,50 x 2,10 x 3,12 metri, offre un volume interno ottimizzato con un'altezza utile di 2,72 metri.

L'unità è suddivisa funzionalmente in due macro-aree: una zona operativa dedicata al testing, capace di alloggiare simultaneamente fino a 24 unità, accessibile tramite quattro portelloni a cerniera rinforzati; e un vano tecnico separato, che ospita il quadro di comando e i sistemi di gestione dell'intero impianto, garantendo sicurezza e precisione operativa.

• Progettazione modulare 2D e 3D

  Modello dell'unità in Autodesk Inventor: struttura, pannellature, portelloni e porta del vano tecnico, scaffalature a tre livelli per i pacchi batterie, telai per i ventilatori e staffe per la climatizzazione.

• Disegni per la produzione

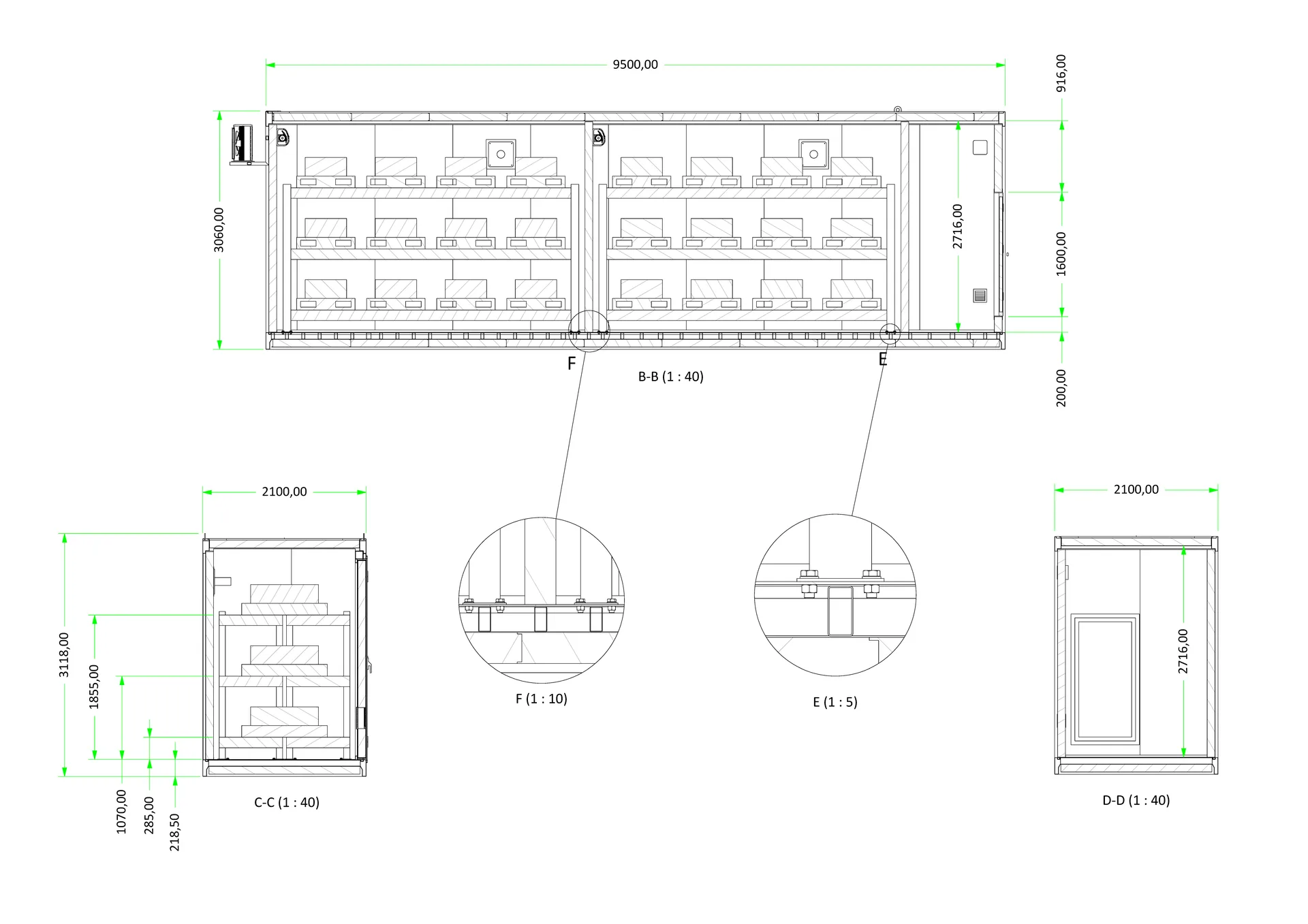

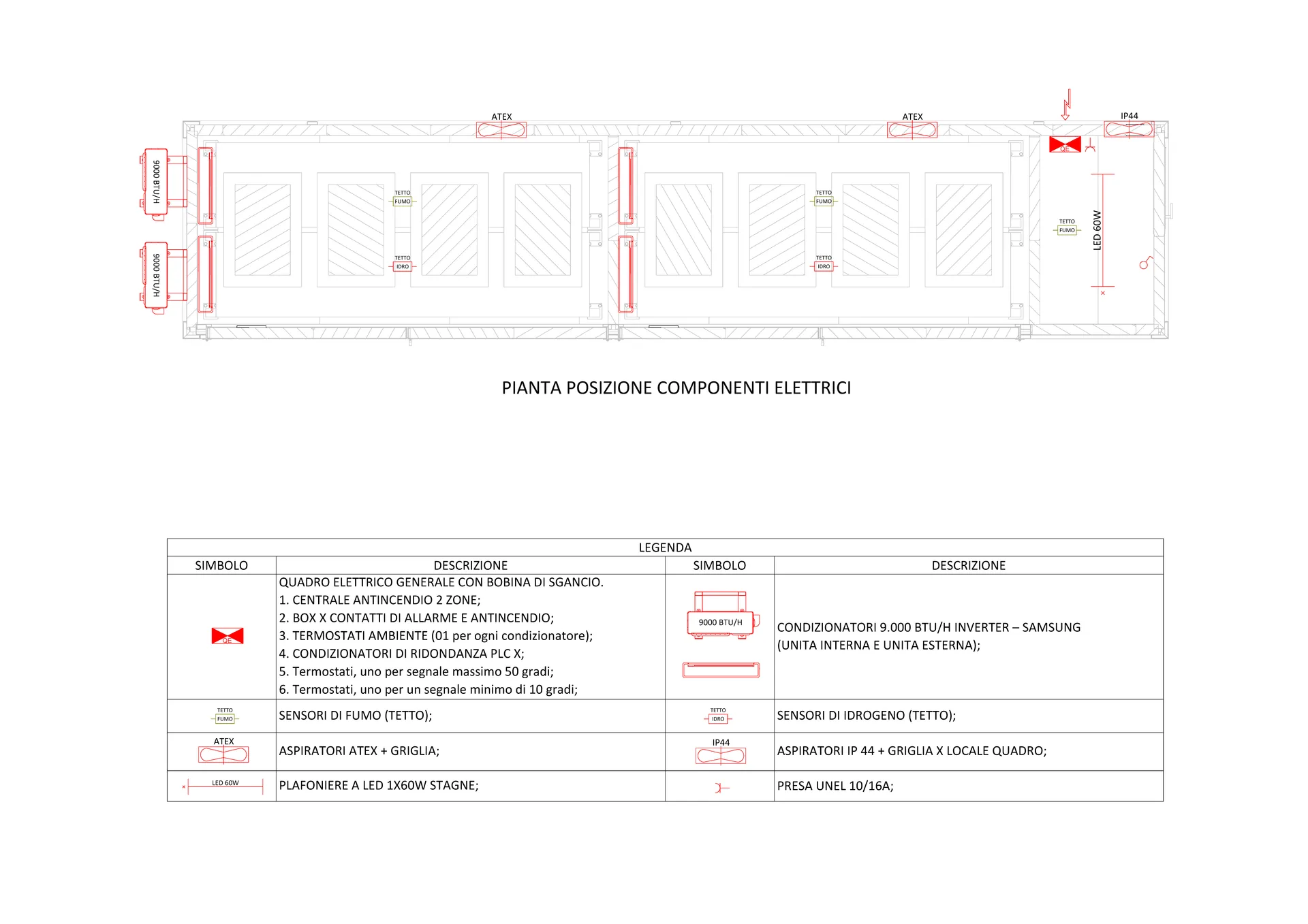

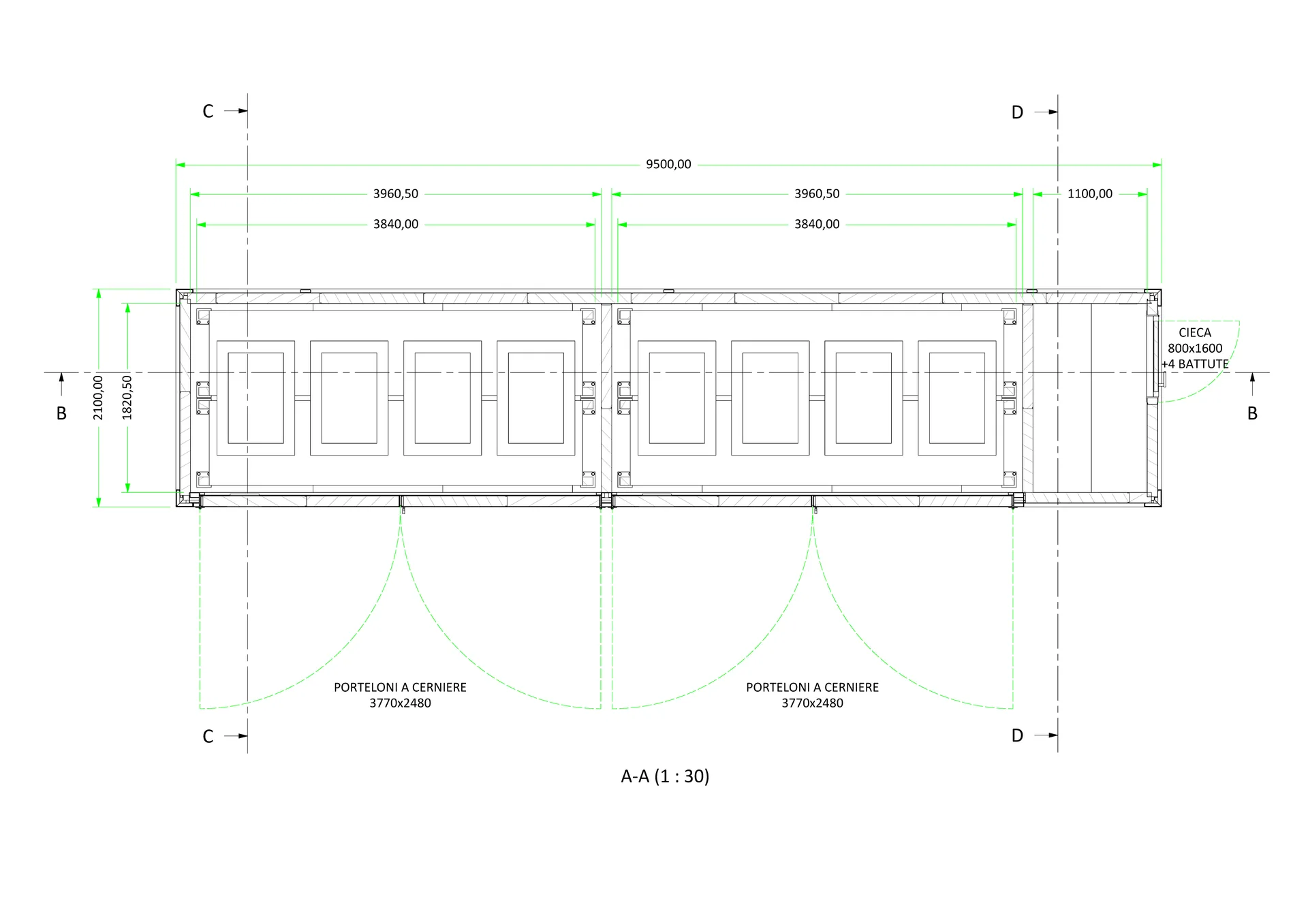

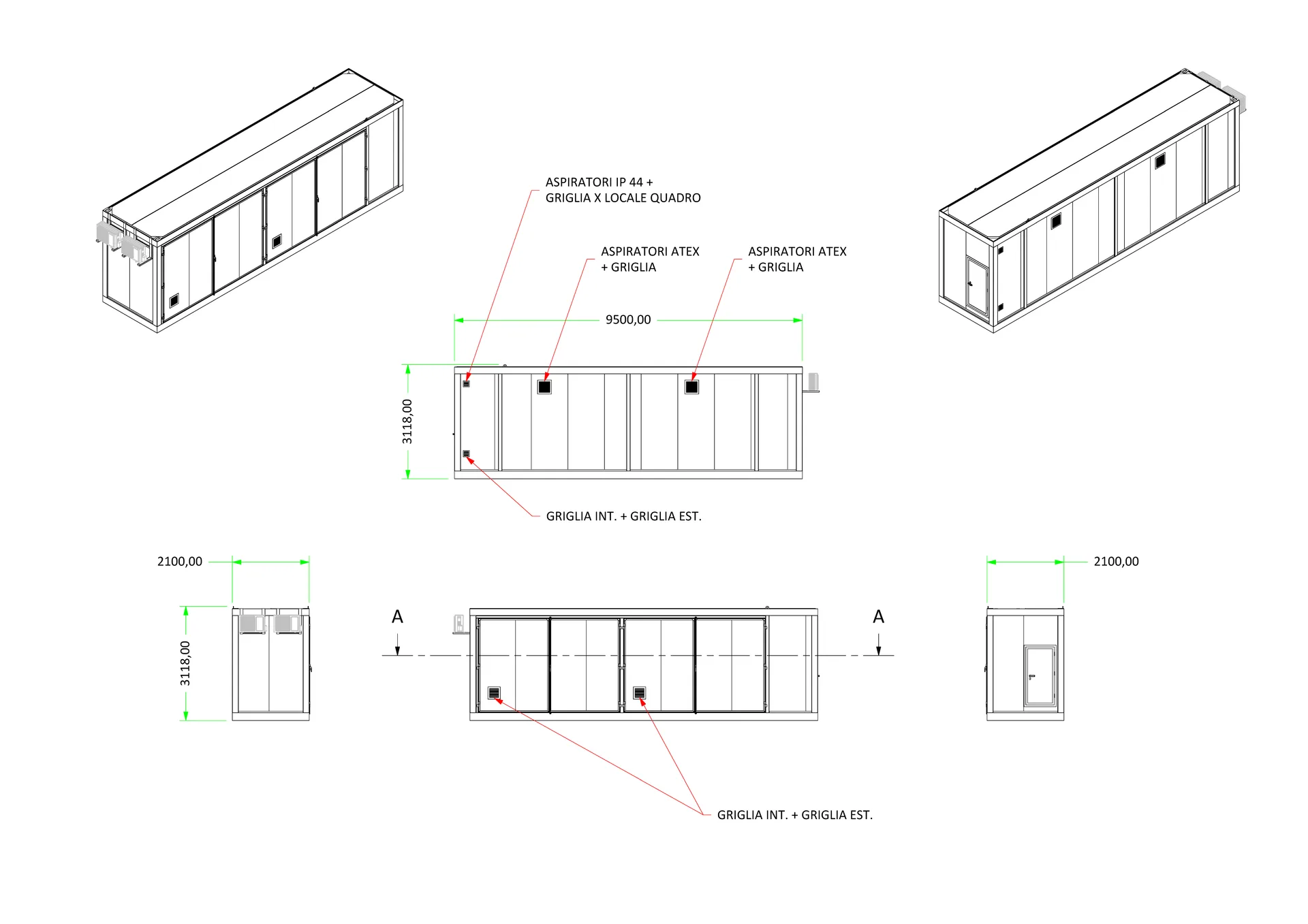

  Messa in tavola: prospetti e assonometrie con la posizione degli aspiratori, sezione orizzontale con le postazioni e i portelloni, sezioni verticali con le scaffalature e i dettagli di fissaggio, pianta dei componenti elettrici con legenda.

• Rendering e visualizzazione

  Tre viste esterne in D5 Render: il modulo nel parco, addossato all'edificio e sul piazzale.

• TipologiaModulo complesso
• Dimensioni9,50 x 2,10 x 3,12 m
• Altezza utile2,72 m
• Capacità24 pacchi batterie
• FunzionalitàStoccaggio e stress test
• Accessi4 portelloni e porta cieca
• Scaffalature3 livelli per 8 postazioni
• VentilazioneAspiratori ATEX e IP44
• Climatizzazione2 inverter da 9.000 BTU/h
• SicurezzaFumo, idrogeno, antincendio 2 zone
• SoftwareAutodesk Inventor e D5 Render

• SettoreAutomotive & Energy
• Anno2024
