Tettoia Oil-Safe

La struttura di 10,0 x 4,0 metri (H. 3,83 metri) è costituita da un telaio in carpenteria pesante con colonne in tubolare e travi HEA 240, assemblate tramite giunzioni bullonate ad alta resistenza. Il tamponamento perimetrale impiega pannelli sandwich in lana minerale da 50 mm, mentre la copertura sfrutta un profilo grecato coibentato (50+40 mm) per ottimizzare la protezione.

La pavimentazione integra il sistema Oil-Safe, una vasca di contenimento in acciaio inox a tenuta stagna progettata per il recupero dei fluidi. La superficie carrabile in grigliato metallico supporta il transito di mezzi operativi e permette la raccolta immediata di oli e lubrificanti, garantendo la sicurezza ambientale dell'area di manutenzione senza interrompere i flussi di lavoro.

• Progettazione modulare 2D e 3D

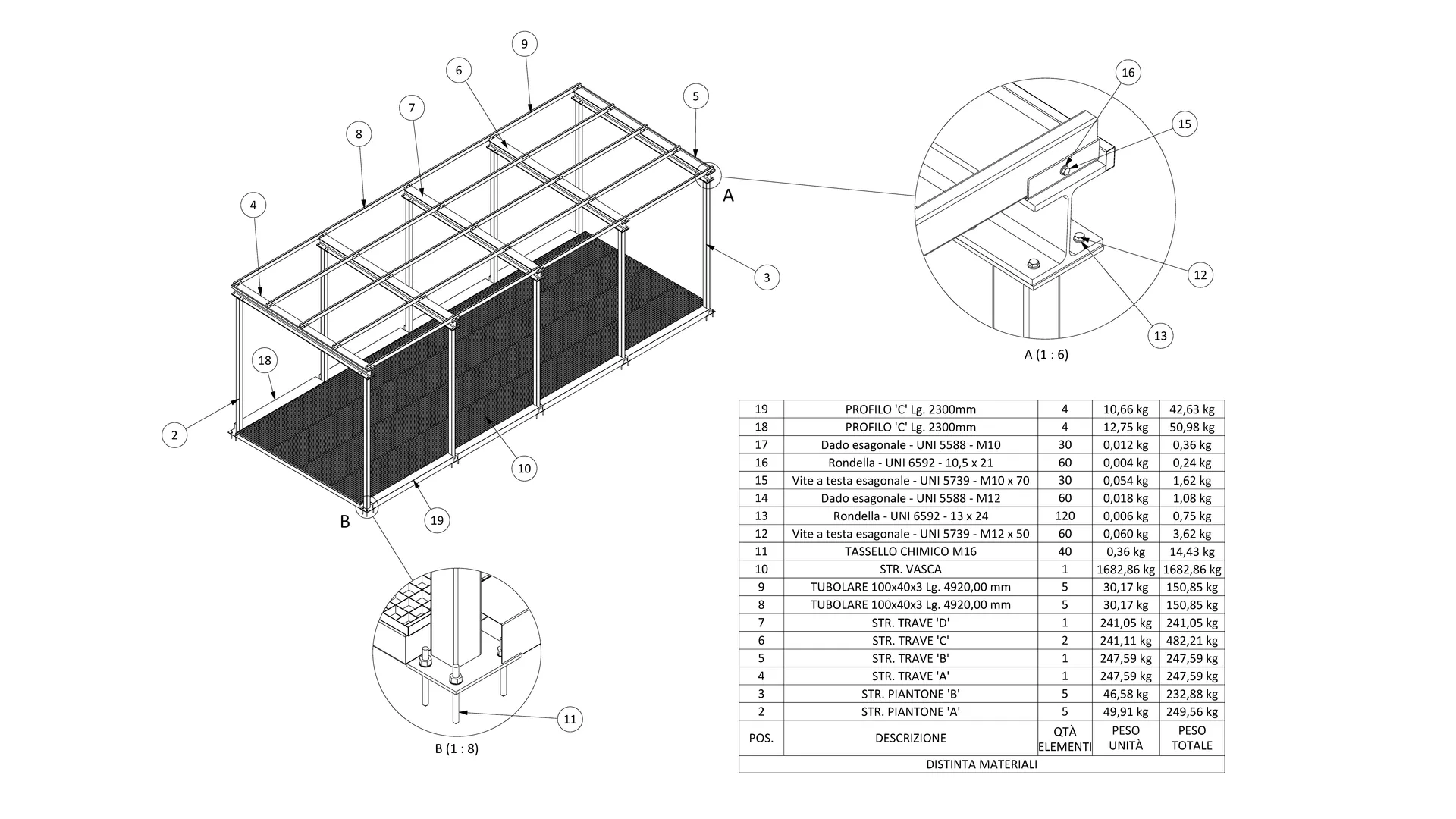

  Modello parametrico dell'assieme in Autodesk Inventor: telaio con colonne in tubolare e travi HEA 240, giunzioni bullonate, tamponamento a pannelli sandwich, copertura grecata e vasca Oil-Safe con grigliato carrabile.

• Disegni per la produzione

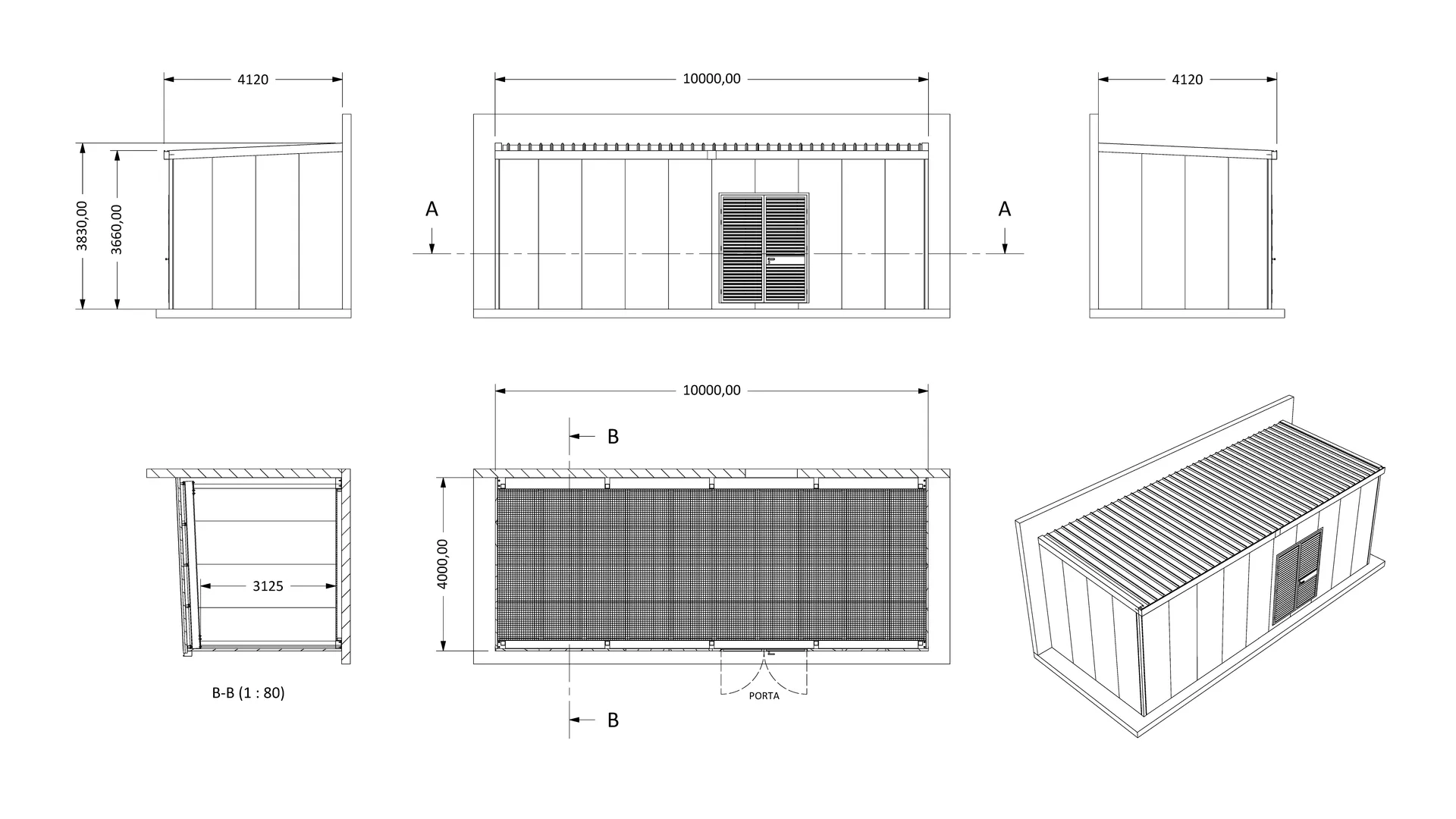

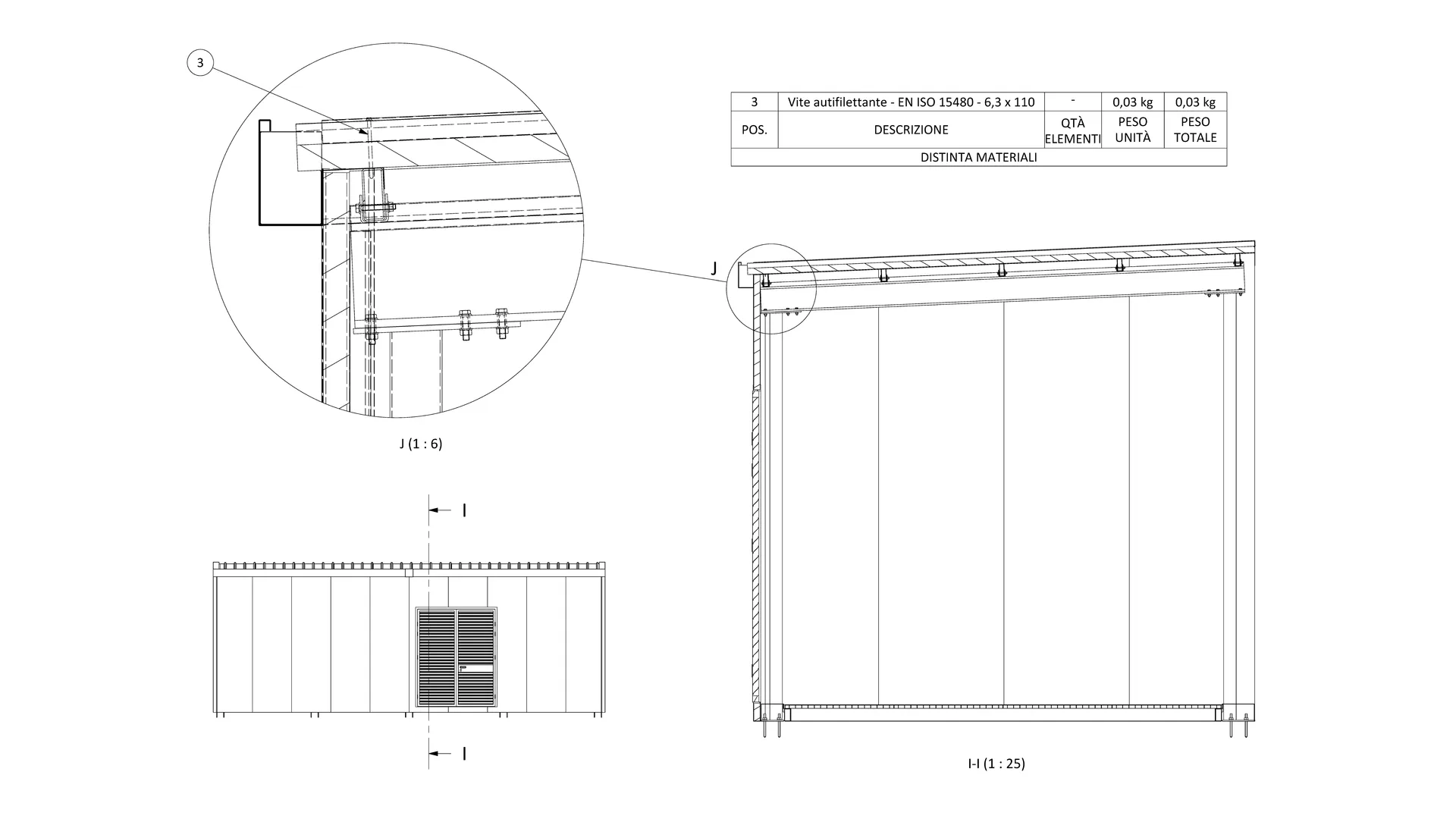

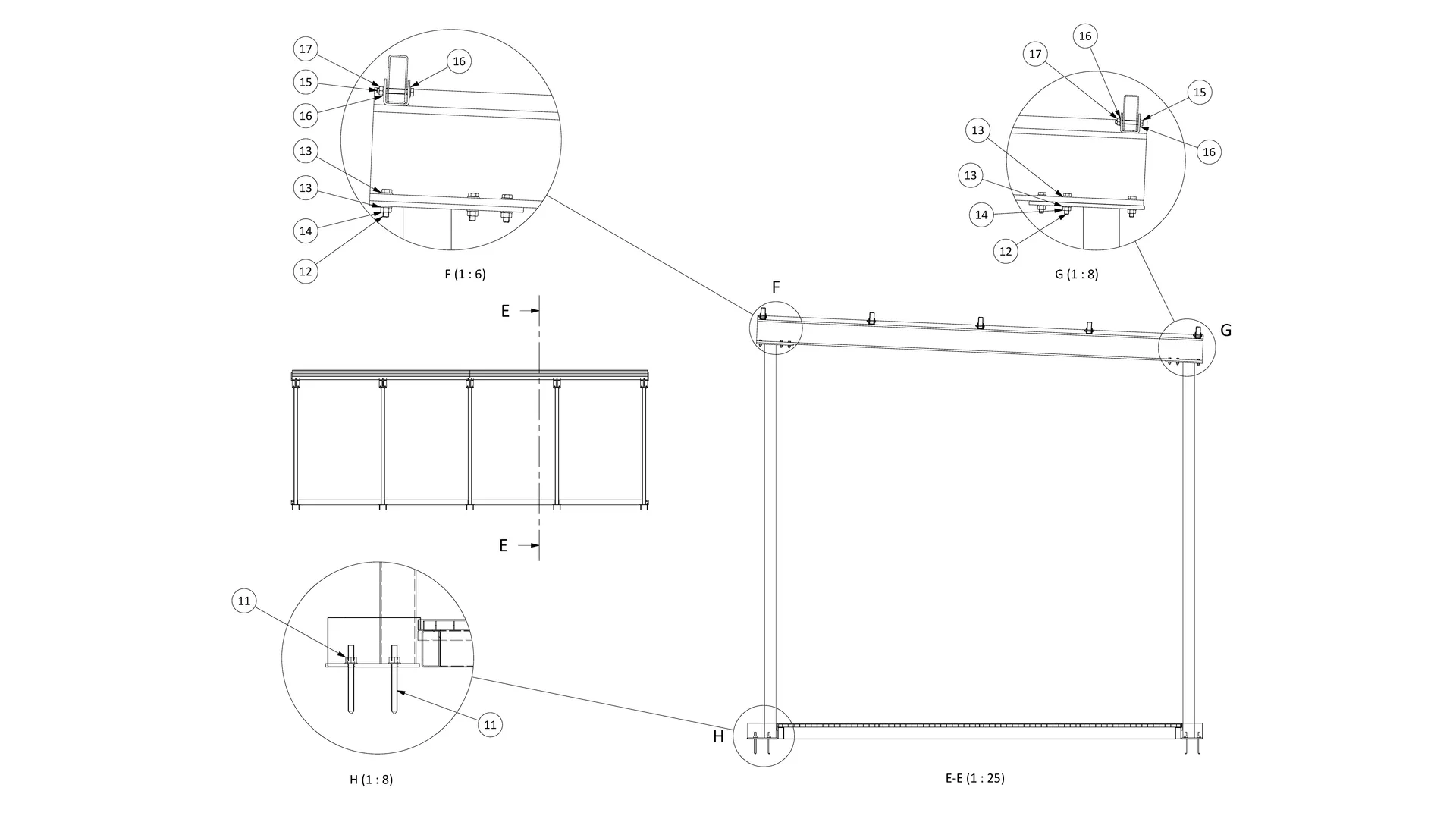

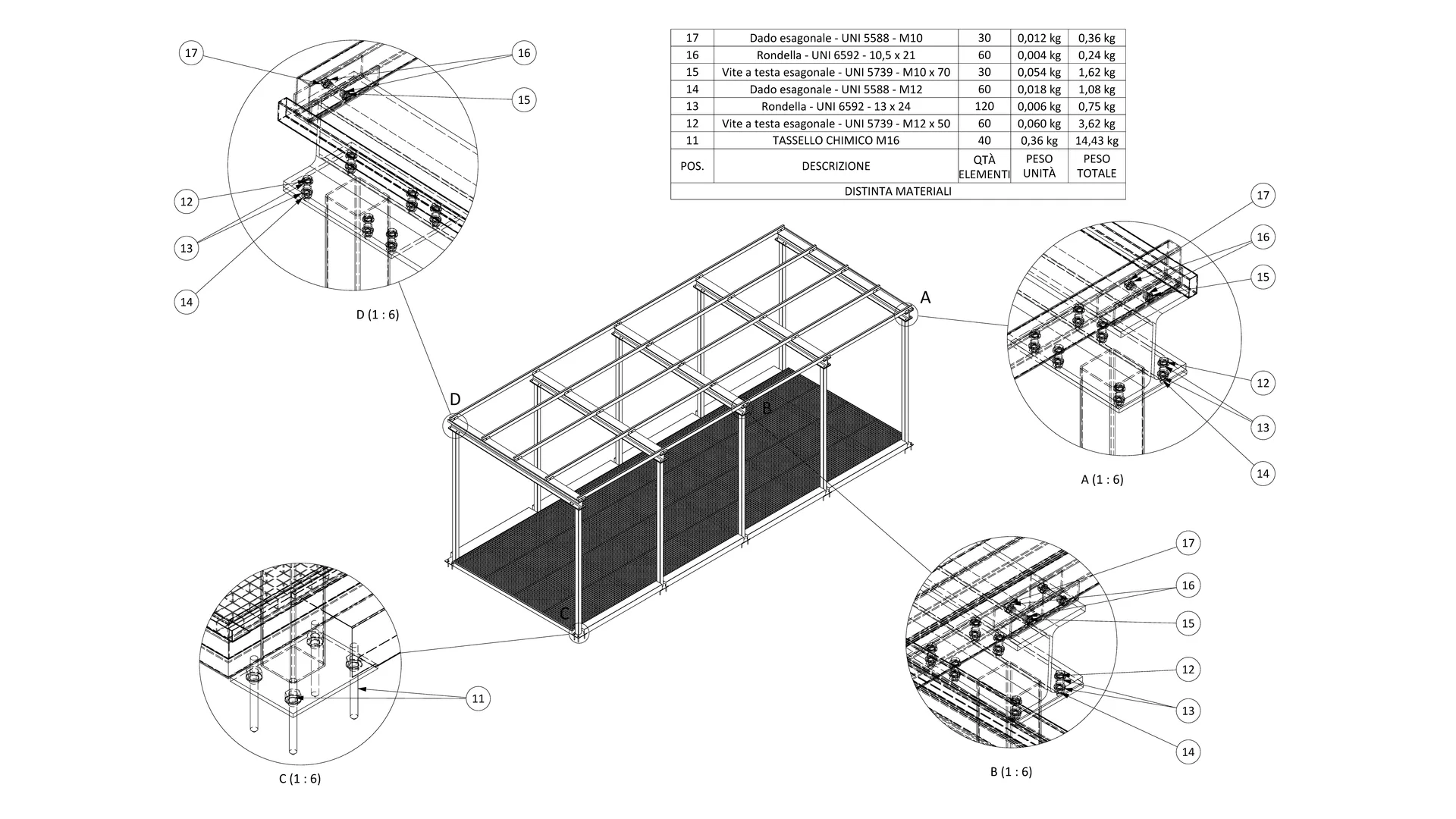

  Messa in tavola dal modello: prospetti e pianta quotati, assieme con distinta dei materiali, dettagli dei nodi bullonati, due sezioni trasversali con gli attacchi a terra e il raccordo di copertura.

• Rendering e visualizzazione

  Vista fotorealistica in D5 Render della tettoia addossata al capannone, con il piazzale, i fusti e i carrelli in primo piano.

• TipologiaEstensione industriale
• Dimensioni10,0 x 4,0 x 3,83 m
• StrutturaColonne in tubolare, travi HEA 240
• GiunzioniBullonate ad alta resistenza
• InvolucroPannelli sandwich 50 mm
• CoperturaGrecato coibentato 50+40 mm
• Sistema Oil-SafeVasca inox e grigliato
• SoftwareAutodesk Inventor e D5 Render

• SettoreCarpenteria metallica
• Anno2024
